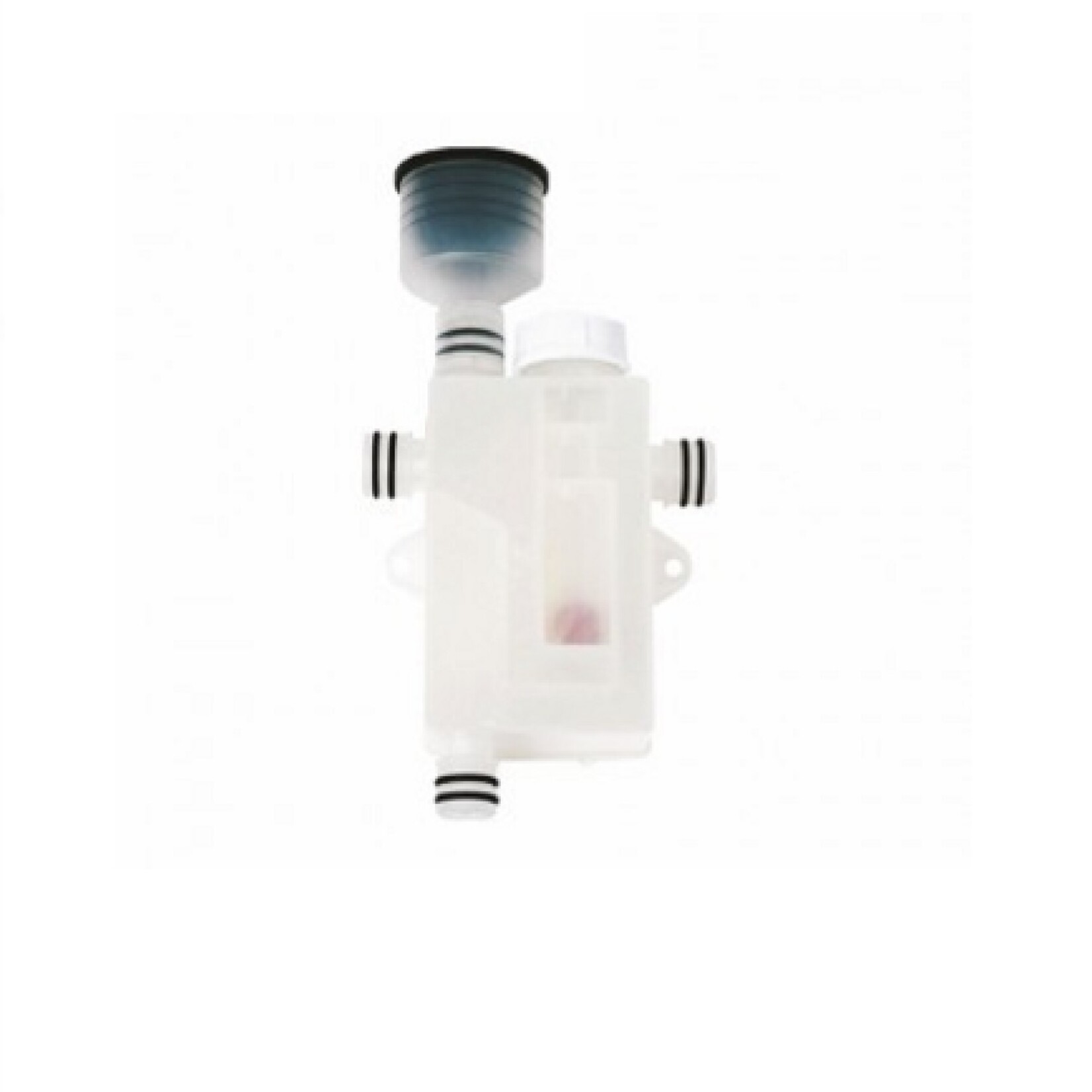

Kugelkondensatsiphon

Kugelkondensatsiphon horizontal/vertikal verwendbar
Siphon zur Verhinderung der Verbreitung von unangenehmen Gerüchen wenn der Kondensatablauf an das Abwassernetz angeschlossen ist
Durch die Kugel ist der Geruchsverschluss auch dann gewährleistet, wenn das Wasser aus dem Siphon verdunstet ist
Die Kugel schwimmt bei vorhandenem Kondensat am Wasser auf und verschließt die Eintrittsöffnung, wenn das Wasser verdunstet
Somit ist der Geruchsverschluss jederzeit gewährleistet
Der Kugelkondensatsiphon verfügt über 4, im Auslieferungszustand verschlossene Eintritts-/Austrittsöffnungen
Durch Öffnen der gewünschten Öffnungen (passendes Werkzeug inkludiert) lassen sich folgende Installationsvarianten realisieren:
- Eintritt oben, Austritt unten
- Eintritt oben, Austritt seitlich rechts
- Eintritt oben, Austritt seitlich links
- Eintritt seitlich links, Austritt unten
- Eintritt seitlich rechts, Austritt unten
- Eintritt seitlich links, Austritt seitlich rechts
- Eintritt seitlich rechts, Austritt seitlich links
Der Siphon ist vollständig durchsichtig, was die Wartung und Überprüfung vereinfacht
Die Kugel ist über eine Wartungsöffnung mit Schraubverschluss am Siphon zugänglich
Zwei mitgelieferte Adapter erleichtern den Anschluss an Kondensatleitungen unterschiedlicher Durchmesser und Ausführung
Als Zubehör erhältlich ist ein Unterputz-Kasten (Artikel 1056)
Abmessungen (ohne Adapter)
- Breite: 115,5 mm
- Höhe: 150,5 mm
- Tiefe: 45,0 mm
4 Eintritts/Austrittöffnungen 20 mm mit O-Ring-Dichtungen
Im Lieferumfang enthalten
1 Stück Eingangsadapter (nur Senkrecht verwendbar mit Muffendichtung für Rohre/Schläuche von 16 - 32 mm
1 Stück Adapter (der Anschluss mit ID 20 kann am Kondensatadapter aufgesteckt werden, das abgestufte Ende eignet sich zur Einbung in Kondensatrohre mit Dichtlippe ID 32 oder 26 mm)

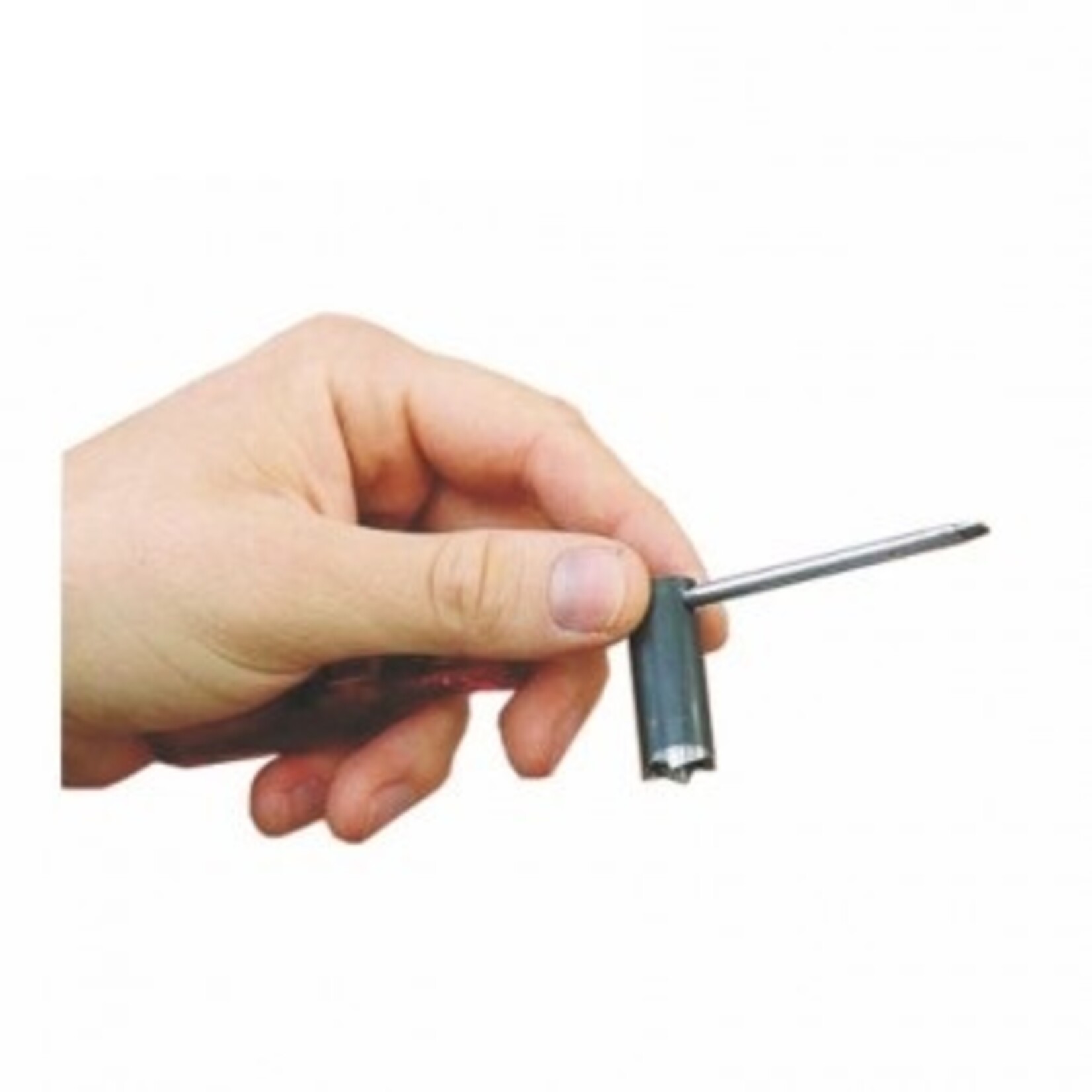

Werkzeug zum öffnen der Eintritts-/Austrittsöffnungen
